| 是否进口：否 | 加工定制：是 | 品牌：唐古拉/TGL |
| 型号：WZ100 | 订货号：01235 | 货号：2322 |

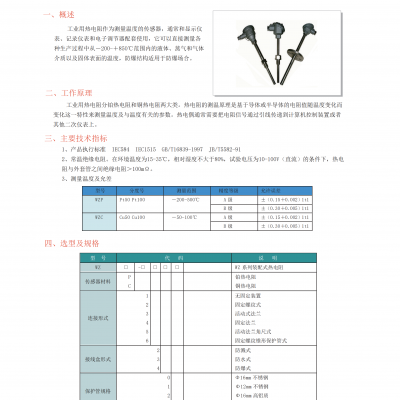

装配式热电阻
一、概述
工业用熟电阻作为测量温度的传感器，通常和显示仪 表、记录仪表和电子调节器配套使用，它可以直
接测量各 种生产过程中从一200-+85（rc范围内的液体、蒸气和气体 介质以及固体表面的温度，防爆结构适用于防
爆场合。工业用热电阻分伯热电阻和铜热电阻两大类。热电阻的测温原理是基于导体或半导体的电阻值随温度变
化而 变化这一特性来测量温度及与温度有关的参数。热电偶通常需要把电阻信号通过引线传递到计算机控制装置
或者 其他二次仪表上。
二、工作原理
工业用热电阻分伯热电阻和铜热电阻两大类。热电阻的测温原理是基于导体或半导体的电阻值随温度变化而 变化
一特性来测量温度及与温度有关的参数。热电偶通常需要把电阻信号通过引线传递到计算机控制装置或者 其他
二次仪表上。
三、主要技术指标
1、 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91
2、 常温绝缘电阻。在环境温度为15-35笆，相对湿度不大于80%,试验电压为10-100V （直流）的条件
下，热电 阻与外套管之间绝缘电阻＞100mQ .
3、 测量温度及允差
型号 | 分度号 | 测量范围 | 精度等级 | 允许误差 |
WZP | Pt50 PtlOO | -200-500°C | A级 | 土 (0.15+0. 002) ltl |
B级 | ± (0.30+0. 005) ltl | |||
WZC | Cu50 CulOO | -50-100°C | A级 | ± (0.15+0.002) ltl |
B级 | ± (0.30+0. 005) ltl |
四、选型及规格
型号 代码 说明
WZ | □ | -□ | □ | □ | □ | WZ系列装配式热电阻 | |
传感器材料 | P C | 钳热电阻 铜热电阻 | |||||
连接形式 | 1 2 3 4 5 6 | 无固定装置 固定螺纹式 活动式法兰 固定法兰 活动法兰角尺式 固定螺纹锥形保护管式 | |||||
接线盒形式 | 2 3 4 | 防溅式 防水式 防爆式 | |||||
保护管规格 | 0 1 2 3 | 中16mm不锈钢 ①12mm不锈钢 O16mm高铝质 中20mm高铝质 | |||||
变送输出 | 缺省 B | 无 4-20mA | |||||
